Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.

Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением на этой странице.

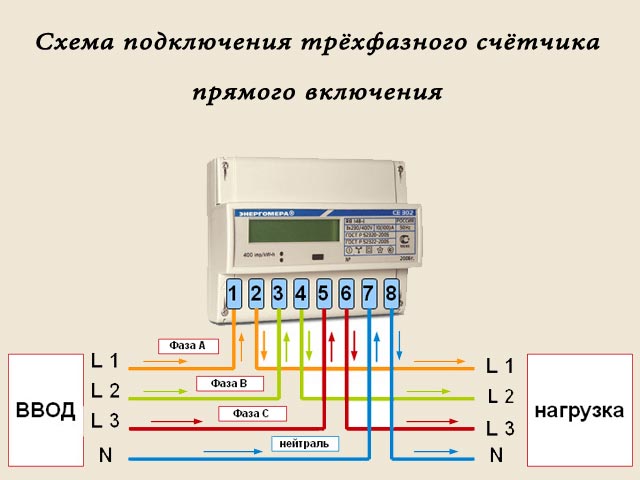

На фото показана схема подключения трехфазного счетчика

На фото показана схема подключения трехфазного счетчика

Содержание статьи

Особенности

Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны на этой странице.

Что касается преимущества трехфазного счетчика над однофазным, то:

  • Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
  • Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
  • Моно нотировать изменения при анализе журнала событий.
  • Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.

Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.

На фото показан щиток с трехфазеым счетчиком

На фото показан щиток с трехфазеым счетчиком

Виды и устройство

Сегодня существует всего три вида трехфазных счетчиков:

  • Косвенного включения – данный тип оборудования подключается с помощью трансформатора и электрического тока. По обыкновению, их монтируют на предприятиях, потому ка кони контролируют энергию по присоединениям высоковольтного типа;
  • Техфазный счетчик косвеного включения на фото

    Техфазный счетчик косвеного включения на фото

  • Прибор прямого включения – в данном случае счетчик подключают непосредственно в электрическую сеть, напрямую. Пропускная мощность – 60 кВт, при этом максимальный показатель тока при этом – 100 А. Подключают провода с сечением в 1кв.мм.;
  • Счетчик полукосвенного включения – при подключении нужно применять трансформаторы. Его моно применять для высоковольтных сетей.
На фото показан трехфазный счетчик прямого включения

На фото показан трехфазный счетчик прямого включения

Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться можно здесь.

Схема подключения

Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.

Различные схемы подключения счетчиков на картинке

Различные схемы подключения счетчиков на картинке

Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод.

Существуют следующие варианты подключения схемы трехфазного счетчика:

  • Через трансформаторы тока
  • На фото схема подключения трехфазного счетчика через трансформаторы тока

    На фото схема подключения трехфазного счетчика через трансформаторы тока

  • Меркурий 230 – данную вариацию монтажа оборудования этого типа указана на непосредственной схеме, которая размещена на поверхности крышки этого электрического прибора.
  • На изображении схема подключения трехфазного счетчика Меркурий 230

    На изображении схема подключения трехфазного счетчика Меркурий 230

  • Меркурий 234 – также, как и со счетчиком Меркурий 230 используют схему, которая изображена на крышке счетчика.
  • Схема подключения счетчика Меркурий 234 трехфазного на фото

    Схема подключения счетчика Меркурий 234 трехфазного на фото

  • Прямое включение выполняется непосредственно в сеть с номинальным показателем напряжения в 220 В и 380 В.
  • С УЗО – в данном случае в принципиальной электрической схеме появляется еще и УЗО. Это защитное устройство.
  • Схема подключения трехфазного счетчика с УЗО на снимке

    Схема подключения трехфазного счетчика с УЗО на снимке

  • Через ОПН – в дополнение к бытовым электрическим проводам используется еще и ОПН. Схема данного типа отличается высоким уровнем надёжности и долговечности. Читайте особенности счетчика электроэнергии день ночь с пультом.
На фото показаны различные схемы подключения счетчика

На фото показаны различные схемы подключения счетчика

Как подключить?

На фотографии показан процесс монтажа счетчика

На фотографии показан процесс монтажа счетчика

Сегодня для подключения трехфазных счетчиков могут применяться различные схематические исполнения. При этом самый простой – это метод прямого подключения, а самый надежный — это метод непосредственного включения счетчика в сеть, т.е с дополнительными устройствами. К примеру, в этом случае могут использоваться специальные приборы. То же самое касается и косвенного и полукосвенного подключения. Применяют УЗО или трансформаторы.

На фото показано, как правильно подключить трехфазный счетчик

На фото показано, как правильно подключить трехфазный счетчик

При подключении счетчика Меркурий через трансформатор электрического тока стоит помнить, что провода расположены на устройстве максимально просто, к примеру, два первых провода отвечают первым фазам входа и выхода. Следовательно, четвертая и третья имеют соответствующие выходы и входы, то же самое касается и пятого с шестым.

При этом, провод №7 – это ноль на входе, а провод №8 — это ноль на потребителе.

Если имеется разделение на два провода и необходимо выполнить подключение трехфазного счетчика к однофазной сети, то выполняют совмещение.

На фото показан щиток с трехфазным счетчиком, подключеным с соблюдением правил

На фото показан щиток с трехфазным счетчиком, подключеным с соблюдением правил

Установка счетчика на фото

Установка счетчика на фото

Главное при подключении это следовать схеме и правильно подвести все типы проводов к соответствующим фазам. Чтобы процесс подключения был максимально упрощен, необходимо будет пользоваться видеоинструкцией, которая прикреплена ниже (на схеме, в качестве примера, рассматривают трехфазного счетчика меркурий 231). Читайте устройство и принцип работы электродвигателя.

При необходимости подключения трехфазного счетчика Энергомера стоит выполнить следующее:

  • Проверяют целостность устройства.
  • Документы сохраняют, их используют для регистрации прибора.
  • Открыть крышку – изучить схему.
  • Выполнить монтаж счетчик на дин-рейку.
  • Выполнить подводку проводов.
  • Не нарушать порядок подключения проводов.
  • Не забыть вывести заземление.

Видео

Смотрите видео инструкцию по подключению трехфазного счетчика:

При установке электрического трехфазного счетчика нужно помнить о том, что от точности следования схематическому исполнению будет зависеть целостность оборудования и безопасность его эксплуатации. О том, как подключить лампочку через выключатель читайте на этой странице.
