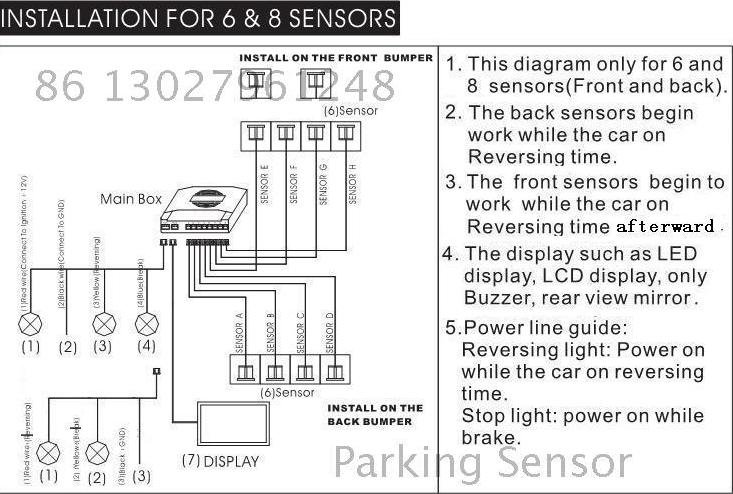

Схема подключения паркмастер на 8 датчиков

Схема подключения паркмастер на 8 датчиков
Схема подключения паркмастер на 8 датчиков
Схема подключения паркмастер на 8 датчиков
Схема подключения паркмастер на 8 датчиков
Парктроник Masterpark 2-8-L
радиоканальный комплект! Парктроник “Masterpark 2-8–L” состоит из 8 датчиков парковки, 2 видеокамер  8600 ₽

от 3 штук 8000 ₽

для своих 8342 ₽ ?



в корзину

заказ в 1 клик





Вес (в упаковке), кг: 1.4    Размер упаковки, мм: 310х220х100





Выберите цвет датчиков. По умолчанию черный.

Дорогие друзья. При покупке на сумму от 8 т.р. Вы можете выбрать подарок

Парктроник “Masterpark 2-8–L” состоит из 8 датчиков парковки, 2 видеокамер и монитора с диагональю 3.5 дюйма (9 см), предназначенных для установки на легковой автомобиль для облегчения парковки.

Датчики и видеокамеры с широким углом обзора врезаются в передний и задний бампер, а изображение с камер выводится на экран, установленный в салоне автомобиля. Данная система способна облегчить парковку в узких переулках и при плохих погодных условиях.


Особенности

  • Беспроводная связь монитора с основным блоком. Теперь нет необходимости прокладывать провода по салону для подключения монитора к блоку. Датчики парковки и видеокамеры соединяются с блоком при помощи проводов.

  • Восемь датчиков парковки. Четыре датчика парковки для врезки в передний бампер и четыре в задний, для контроля пространства как спереди автомобиля, так и сзади.

  • Две камеры. Фронтальная видеокамера и камера заднего вида выводят изображение на монитор для контроля ситуации спереди автомобиля и сзади.

  • Парковочная разметка. Отображение парковочных линий на дисплее монитора при выводе изображения с видеокамер.

  • Широкий угол обзора. Видеокамеры с широкоугольным объективом охватывают максимальное пространство спереди и сзади автомобиля.




Парктроник “Masterpark 2-8–L” монитор
Парктроник “Masterpark 2-8–L” комплектация

В парковочной системе “Masterpark 2-8–L” связь между монитором и блоком реализуется по беспроводному каналу, что существенно облегчает монтаж, так как не требует прокладки кабелей по салону автомобиля. Парктроник автоматически включается при движении задним ходом или при нажатии на педаль тормоза.

Целевая аудитория

Данная система парковки будет полезна как начинающим так и опытным водителям. Парктроник поможет Вам парковаться когда на улице темно, а света фонарей заднего хода не достаточно, если стекла автомобиля грязные или если Вы плохо чувствуете габариты автомобиля.
Принцип действия

При включении задней передачи активируется камера заднего вида и задние датчики парковки, при этом на монитор выводится изображение происходящего перед задним бампером, а датчики сканируют пространство на предмет препятствия. Фронтальная камера и датчики парковки, расположенные в переднем бампере, активируются при нажатии педали тормоза и на монитор выводится изображение с камеры, а датчики парковки контролируют пространство спереди.
Технические характеристики

  • Дисплей – диагональ 3.5 дюйма (9 см)
  • Разрешение экрана – 320 х 240
  • Питание – 12В
  • Угол обзора камер – 100 градусов
  • Разрешение камер – 648 х 488
  • Размеры монитора – 95 х 80 х 30 мм (без кронштейна)
  • Вес монитора – 125 грамм
  • Длина проводов:
    - Передние датчики (4 шт.) – 6 метров
    - Задние датчики (4 шт.) – 2,5 метра
    - Видеопровод для камеры заднего вида – 1 метр
    - Видеопровод для фронтальной камеры – 6 метров
    - Зуммер – 2,5 метра

Комплектация

  1. Датчик парковки – 8 шт.
  2. Монитор – 1 шт.
  3. Динамик – 1 шт.
  4. Передатчик радиосигнала – 1 шт.
  5. Блок управления – 1 шт.
  6. Видеокамера накладная – 2 шт.
  7. Фреза 22 мм – 1 шт.
  8. Видеокабель – 1 шт.



Парктроник “Masterpark 2-8–L” блок управления
Парктроник “Masterpark 2-8–L” зуммер

Оставить отзыв о товаре

от Алексей СС, 19 Апреля 2018 г. (опыт использования больше недели)

Положительный

Неделю назад прикупил себе парктроник. Сразу поехал тестировать с другом на точность показателей. Датчиков на нем 8, очень удобно, максимальный охват. Проверяли каждый, вставали позади машины и препятствия городили. Все видят. Интенсивность сигнала увеличивается с приближением к препятствию. Камеры конечно дополнительный помощник- дополнительные глаза на машине. Разметка все показывает как надо. Заехать поможет и в узкий гараж. В общем мой «тест-драйв» парктроник прошел.



37



5



от Андрей, 21 Января 2018 г. (опыт использования Две недели)

Положительный

Поставил этот парктроник на свой микроавтобус. Удобно парковаться даже в дождь все видно. С монтажом сильно не заморачивались, парктроник беспроводной, по салону провода прокладывать не надо.



14



0



от Витя, 25 Августа 2017 г. (опыт использования Месяц)

Положительный

Спасибо тем, кто вообще придумал такой чудесный аксессуар как парктроник!! Для тех кто не чувствует габариты машины самое то! Проводов лишних в этой модели нет. Между блоком и экраном передается информация по беспроводному каналу.
Датчики и камеры установил спереди и сзади. Максимальный охват, угол обзора хороший, все видно отлично. Полный контроль и передней и задней части автомобиля.



21



2

Задать вопрос по товару

Вопрос: Добрый день! Парктроник Мастерпарк 2-8-Л: - имеет ли звуковую (с изменяющимся тоном) индикацию от датчиков? - зачем передняя камера? - от чего включаются камеры? - при установке парктроника - не будт ли проблем с гарантийным обслуживанием а/м у дилеров? (15 Октября 2015 в 11:46:08)


Ответ:

При работе парктроника на дисплее в центре появляется цифровое обозначение до препятствия сзади бампера автомобиля в метрах. Трехцветной шкалой обозначается сторона, с которой расстояние до препятствия больше. Каждый из трех цветов обозначает режим парктроника (см. в таблицу ниже). Если эти шкалы видны с обоих сторон, то бампер автомобиля находится параллельно препятствию. Есть несколько режимов работы сигнализирующих о расстоянии до препятствия. Рекомендуется при подключении парктроника использовать дополнительное реле, подключать его к постоянному источнику 12В (бортовой сети автомобиля), а управляющий сигнал брать с фонарей заднего хода. Монтаж контрольного блока производится в багажном отсеке автомобиля, обеспечивая при этом защиту от дождя, воздействия избыточных тепла и влажности, с прокладкой соединительных проводов под обшивкой багажного отсека

16 Октября 2015 в 16:38:43



Вопрос: Подскажите как поудачней поставить датчики: 4 спереди и 4 сзади. Либо 2 спереди и 6 сзади? (13 Февраля 2015 в 12:06:17)


Ответ:

Добрый день! Лучше поставить: Парктроник "Masterpark 2-6-L" имеет в комплекте 6 датчиков парковки и 2 видеокамеры, что позволяет максимально точно произвести парковку на автомобиле. Наличие дисплея и видеокамер с широким углом обзора, позволяет вывести на монитор максимально точную картину происходящего как позади, так и спереди автомобиля, в зависимости от направления движения. В данной модели монитор соединяется с основным блоком по радиоканалу, что позволяет избежать от лишних работ при монтаже парктроника. Четыре парковочных датчика + камера устанавливаются на задний бампер и два датчика + камера на передний бампер.

13 Февраля 2015 в 12:21:50
